XP

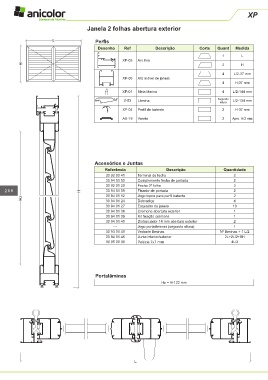

Janela 2 folhas abertura exterior

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
XP-03 Aro fixo
H 2 H

4 L/2-37 mm
XP-05 Aro móvel de janela
4 H-37 mm

XP-01 Meia lâmina 4 L/2-144 mm
Z-53 Lâmina Segundo L/2-134 mm
altura
XP-04 Perfil de batente 2 H-37 mm
AX-19 Vareta 2 Apro. H/2 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 92 00 41 Terminal de fecho 2
30 94 01 02 Complemento fecho de portada 2
30 92 01 20 Fecho 2ª folha 2
258 H 30 94 01 09 Fixador de portada 2
Hz 30 94 01 12 Jogo topos para perfil batente 2
30 94 01 24
Dobradiça
4
30 94 01 27 Esquadro de janela 10
30 94 01 38 Cremone abertura exterior 1
30 94 01 39 Kit fixação cremone 1
30 94 01 40 Distanciador 14 mm abertura exterior 2
--- Jogo portalâminas (segundo altura) 1
30 93 01 40 Vedante lâminas Nº lâminas + 1 L/2
30 94 01 46 Junta interior/exterior 2L+2L/2+8H
30 95 00 30 Pelúcia 7x7 mm 4L/2

Portalâminas
Hz = H-122 mm

L
