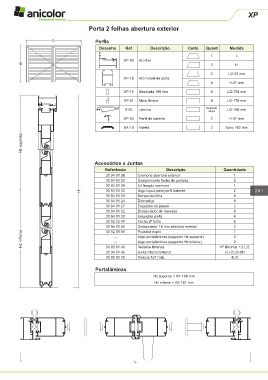

Porta 2 folhas abertura exterior

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
XP-03 Aro fixo
H 2 H

2 L/2-35 mm
XP-18 Aro móvel de porta
4 H-37 mm

XP-16 Almofada 100 mm 4 L/2-154 mm
XP-01 Meia lâmina 8 L/2-178 mm

Z-53 Lâmina Segundo L/2-168 mm
altura
XP-04 Perfil de batente 2 H-37 mm

AX-19 Vareta 2 Apro. H/2 mm
Hz superior

Acessórios e Juntas
Referência Descrição Quantidade
30 94 01 38 Cremone abertura exterior 1
30 94 01 02 Complemento fecho de portada 2
30 94 01 39 Kit fixação cremone 1
H 30 94 01 12 Jogo topos para perfil batente 2 261
30 94 01 13 Tampa da folha 4
30 94 01 24 Dobradiça 8
30 94 01 27 Esquadro de janela 2
30 94 01 32 Distanciador de travessa 8
30 94 01 33 Esquadro porta 4
30 92 02 40 Fecho 2ª folha 6
30 94 01 40 Distanciador 14 mm abertura exterior 2
Puxador duplo
30 92 05 60
1
Hz inferior --- Jogo portalâminas (segundo Hz superior) 2
---
2
Jogo portalâminas (segundo Hv inferior)
30 93 01 40
2L+2L/2+8H
Junta interior/exterior
30 94 01 46 Vedante lâminas Nº lâminas + 2 L/2
30 95 00 30 Pelúcia 7x7 mm 4L/2
Portalâminas
Hz superior = H1-148 mm
Hv inferior = H2-161 mm

L
