XP

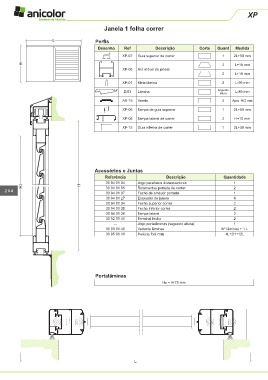

Janela 1 folha correr

L Perfis

Desenho Ref Descrição Corte Quant Medida
XP-07 Guia superior de correr 1 2L+59 mm
H 2 L+10 mm
XP-05 Aro móvel de janela
2 L+10 mm
XP-01 Meia lâmina 2 L-99 mm

Z-53 Lâmina Segundo L-89 mm
altura
AX-19 Vareta 2 Apro. H/2 mm

XP-06 Tampa da guia superior 1 2L+59 mm
XP-08 Tampa lateral de correr 2 H+10 mm

XP-15 Guia inferior de correr 1 2L+59 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 94 01 04 Jogo parafusos distanciadores 1
Hz H 30 94 01 05 Rolamentos portada de correr 2
264 30 94 01 07 Fecho de embutir portada 1
30 94 01 27 Esquadro de janela 4
30 94 01 34 Fecho superior correr 2
30 94 01 35 Fecho inferior correr 2
30 94 01 36 Tampa lateral 2
30 92 00 41 Terminal fecho 2
--- Jogo portalâminas (segundo altura) 1
30 93 01 40 Vedante lâminas Nº lâminas + 1 L
30 95 00 10 Pelúcia 7x9 mm 4L+2H+12L

Portalâminas
Hz = H-75 mm

L
