XP

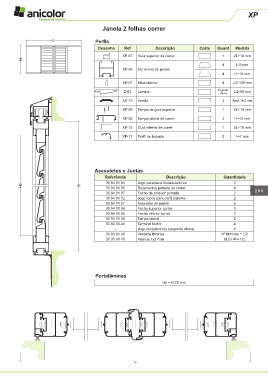

Janela 2 folhas correr

L Perfis

Desenho Ref Descrição Corte Quant Medida
XP-07 Guia superior de correr 1 2L+19 mm
H
4 L/2 mm
XP-05 Aro móvel de janela
4 H+10 mm
XP-01 Meia lâmina 4 L/2-109 mm

Z-53 Lâmina Segundo L/2-99 mm
altura
AX-19 Vareta 2 Apro. H/2 mm

XP-06 Tampa da guia superior 1 2L+19 mm
XP-08 Tampa lateral de correr 2 H+10 mm

XP-15 Guia inferior de correr 1 2L+19 mm
XP-17 Perfil de batente 2 H-7 mm

Acessórios e Juntas
Referência Descrição Quantidade
30 94 01 04 Jogo parafusos distanciadores 2
Hz H 30 94 01 05 Rolamentos portada de correr 4
30 94 01 07 Fecho de embutir portada 2 265
30 94 01 12 Jogo topos para perfil batente 2
30 94 01 27 Esquadro de janela 8
30 94 01 34 Fecho superior correr 3
30 94 01 35 Fecho inferior correr 3
30 94 01 36 Tampa lateral 2
30 92 00 41 Terminal fecho 4
--- Jogo portalâminas (segundo altura) 2
30 93 01 40 Vedante lâminas Nº lâminas + L/2
30 95 00 10 Pelúcia 7x9 mm 8L/2+4H+12L

Portalâminas
Hz = H-75 mm

L
