XP

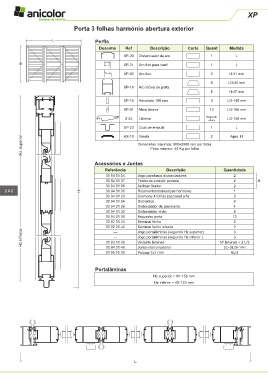

Porta 3 folhas harmónio abertura exterior

L Perfis

Desenho Ref Descrição Corte Quant Medida
XP-20 Distanciador de aro 1 L
H XP-21 Aro fixo para carril 1 L

XP-03 Aro fixo 2 H-31 mm
6 L/3-25 mm
XP-18 Aro móvel de porta
6 H-47 mm
XP-16 Almofada 100 mm 3 L/3-145 mm

XP-01 Meia lâmina 12 L/3-168 mm
Z-53 Lâmina Segundo L/3-158 mm
altura
XP-23 Guia de embutir 1 L
Vareta
Hz superior AX-19 Dimensões máximas: 800x2500 mm por folha 2 Apro. H
Peso máximo: 40 Kg por folha

Acessórios e Juntas
Referência Descrição Quantidade
30 94 01 04 Jogo parafusos distanciadores 2
30 94 01 07 Fecho de embutir portada 2 A
30 94 01 08 Aplique fixador 2
262 H 30 94 01 06 Rolamentos/dobradiças harmónio 1
30 94 01 23 Cremone 4 folhas (opcional a A) 2
30 94 01 24 Dobradiça 8
30 94 01 26 Distanciador de pavimento 4
30 94 01 32 Distanciador chão 8
30 94 01 33 Esquadro porta 12
30 92 00 41 Terminal fecho 2
30 92 00 42 Terminal fecho inferior 2 3
Hz inferior 30 93 01 40 Jogo portalâminas (segundo Hz inferior ) Nº lâminas + 2 L/3
Jogo portalâminas (segundo Hz superior)
---
---
3
Vedante lâminas
30 94 01 46
Pelúcia 7x7 mm
30 95 00 30 Junta interior/exterior 2L+3L/3+14H
6L/3
Portalâminas
Hz superior = H1-156 mm
Hz inferior = H2-123 mm

L
