BE

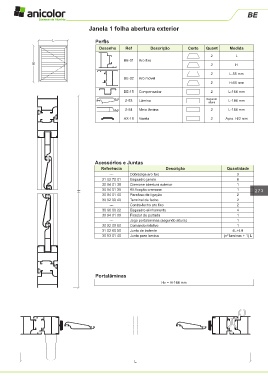

Janela 1 folha abertura exterior

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
BE-01 Aro fixo
H 2 H

2 L-55 mm
BE-02 Aro móvel
2 H-55 mm

BE-15 Compensador 2 L-164 mm
Z-53 Lâmina Segundo L-184 mm
altura
Z-54 Meia lâmina 2 L-184 mm
AX-19 Vareta 2 Apro. H/2 mm

Acessórios e Juntas
Referência Descrição Quantidade
--- Dobradiça aro fixo 3
31 02 70 01 Esquadro janela 8
30 94 01 38 Cremone abertura exterior 1
30 94 01 39 Kit fixação cremone 1 273
H
30 94 01 40 Parafuso de ligação 2
30 92 00 40 Terminal de fecho 2
--- Contra-fecho aro fixo 2
30 96 00 22 Esquadro alinhamento 4
30 94 01 09 Fixador de portada 1
--- Jogo portalaminas (segundo altura) 1
30 92 09 60 Comando rotativo 1
31 02 60 50 Junta de batente 4L+4H
30 93 01 40 Junta para lamina (nº laminas + 1) L

Portalâminas
Hv = H-164 mm

L
