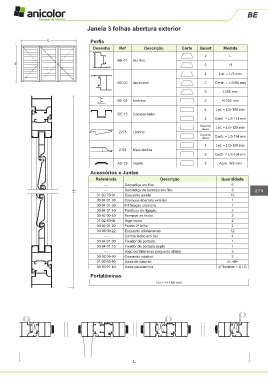

Janela 3 folhas abertura exterior

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
BE-01 Aro fixo
H 2 H

4 Lat. = L/3 mm
BE-02 Aro móvel 2 Centr. = L/3-65 mm

6 H-55 mm
BE-04 Inversor 2 H-102 mm

4 Lat. = L/3-109 mm
BE-15 Compensador
2 Centr. = L/3-174 mm
Segundo Lat. = L/3-129 mm
altura
Z-53 Lâmina
Segundo Centr. = L/3-194 mm
altura
4 Lat. = L/3-129 mm
Z-54 Meia lâmina
2 Centr. = L/3-194 mm

AX-19 Vareta 2 Apro. H/2 mm
Acessórios e Juntas
Referência Descrição Quantidade
--- Dobradiça aro fixo 6
--- Dobradiça de balanço aro fixo 3 275
H
31 02 70 01 Esquadro janela 16
30 94 01 38 Cremone abertura exterior 1
30 94 01 39 Kit fixação cremone 1
30 94 01 40 Parafuso de ligação 2
30 92 00 40 Terminal de fecho 2
31 02 60 04 Jogo topos 2
30 92 01 20 Fecho 2ª folha 2
30 96 00 22 Esquadro alinhamento 12
--- Contra-fecho aro fixo 4
30 94 01 09 Fixador de portada 1
30 94 01 10 Fixador de portada duplo 1
--- Jogo portalaminas (segundo altura) 3
30 92 09 60 Comando rotativo 3
31 02 60 50 Junta de batente 4L+8H
30 93 01 40 Junta para lamina (nº laminas + 3) L/3

Portalâminas
Hv = H-164 mm

L
