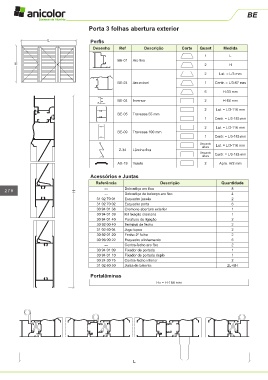

Porta 3 folhas abertura exterior

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
BE-01 Aro fixo
H 2 H

2 Lat. = L/3 mm
BE-24 Aro móvel 1 Centr. = L/3-67 mm

6 H-33 mm
BE-04 Inversor 2 H-56 mm

2 Lat. = L/3-116 mm
BE-05 Travessa 55 mm
1 Centr. = L/3-183 mm

2 Lat. = L/3-116 mm
BE-09 Travessa 100 mm
1 Centr. = L/3-183 mm
Segundo Lat. = L/3-116 mm
altura
Z-34 Lâmina fixa
Segundo Centr. = L/3-183 mm
altura
AX-19 Vareta 2 Apro. H/2 mm

Acessórios e Juntas
Referência Descrição Quantidade
278 H --- Dobradiça aro fixo 8
---
4
Dobradiça de balanço aro fixo
31 02 70 01 Esquadro janela 2
31 02 70 02 Esquadro porta 6
30 94 01 38 Cremone abertura exterior 1
30 94 01 39 Kit fixação cremone 1
30 94 01 40 Parafuso de ligação 2
30 92 00 40 Terminal de fecho 2
31 02 60 04 Jogo topos 2
30 92 01 20 Fecho 2ª folha 2
30 96 00 22 Esquadro alinhamento 6
--- Contra-fecho aro fixo 2
30 94 01 09 Fixador de portada 1
30 94 01 10 Fixador de portada duplo 1
30 24 30 75 Contra-fecho inferior 2
31 02 60 50 Junta de batente 2L+6H

Portalâminas
Hv = H-164 mm

L
