BE

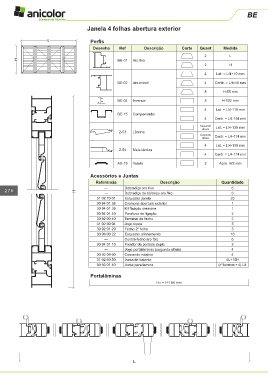

Janela 4 folhas abertura exterior

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
H BE-01 Aro fixo
2 H

4 Lat. = L/4+10 mm
BE-02 Aro móvel 4 Centr. = L/4-45 mm

8 H-55 mm
BE-04 Inversor 3 H-102 mm

4 Lat. = L/4-119 mm
BE-15 Compensador
4 Centr. = L/4-154 mm
Segundo Lat. = L/4-139 mm
altura
Z-53 Lâmina
Segundo Centr. = L/4-174 mm
altura
4 Lat. = L/4-139 mm
Z-54 Meia lâmina
4 Centr. = L/4-174 mm

AX-19 Vareta 2 Apro. H/2 mm

Acessórios e Juntas
Referência Descrição Quantidade
--- Dobradiça aro fixo 6
276 H --- Dobradiça de balanço aro fixo 6
31 02 70 01 Esquadro janela 20
30 94 01 38 Cremone abertura exterior 1
30 94 01 39 Kit fixação cremone 1
30 94 01 40 Parafuso de ligação 2
30 92 00 40 Terminal de fecho 2
31 02 60 04 Jogo topos 3
30 92 01 20 Fecho 2ª folha 3
30 96 00 22 Esquadro alinhamento 16
--- Contra-fecho aro fixo 6
30 94 01 10 Fixador de portada duplo 2
--- Jogo portalaminas (segundo altura) 4
30 92 09 60 Comando rotativo 4
31 02 60 50 Junta de batente 4L+10H
30 93 01 40 Junta para lamina (nº laminas + 4) L/4

Portalâminas
Hv = H-164 mm

L
