BE

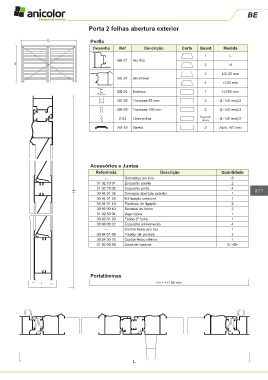

Porta 2 folhas abertura exterior

L Perfis

Desenho Ref Descrição Corte Quant Medida
1 L
BE-01 Aro fixo
H 2 H

2 L/2-30 mm
BE-24 Aro móvel
4 H-33 mm

BE-04 Inversor 1 H-156 mm
BE-05 Travessa 55 mm 2 (L-146 mm)/2

BE-09 Travessa 100 mm 2 (L-146 mm)/2
Z-34 Lâmina fixa Segundo (L-146 mm)/2
altura
AX-19 Vareta 2 Apro. H/2 mm

Acessórios e Juntas
Referência Descrição Quantidade
--- Dobradiça aro fixo 8
31 02 70 01 Esquadro janela 2
31 02 70 02 Esquadro porta 4
H 30 94 01 38 Cremone abertura exterior 1 277
30 94 01 39 Kit fixação cremone 1
30 94 01 40 Parafuso de ligação 2
30 92 00 40 Terminal de fecho 2
31 02 60 04 Jogo topos 1
30 92 01 20 Fecho 2ª folha 1
30 96 00 22 Esquadro alinhamento 4
--- Contra-fecho aro fixo 1
30 94 01 09 Fixador de portada 2
30 24 30 75 Contra-fecho inferior 1
31 02 60 50 Junta de batente 2L+6H

Portalâminas
Hv = H-164 mm

L
