BE

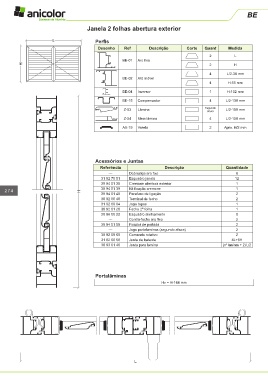

Janela 2 folhas abertura exterior

L Perfis

Desenho Ref Descrição Corte Quant Medida
2 L
BE-01 Aro fixo
H 2 H

4 L/2-30 mm
BE-02 Aro móvel
4 H-55 mm

BE-04 Inversor 1 H-102 mm
BE-15 Compensador 4 L/2-139 mm

Z-53 Lâmina Segundo L/2-159 mm
altura
Z-54 Meia lâmina 4 L/2-159 mm

AX-19 Vareta 2 Apro. H/2 mm

Acessórios e Juntas
Referência Descrição Quantidade
--- Dobradiça aro fixo 6
31 02 70 01 Esquadro janela 12
30 94 01 38 Cremone abertura exterior 1
274 H 30 94 01 39 Kit fixação cremone 1
Parafuso de ligação
30 94 01 40
2
30 92 00 40 Terminal de fecho 2
31 02 60 04 Jogo topos 1
30 92 01 20 Fecho 2ª folha 1
30 96 00 22 Esquadro alinhamento 8
--- Contra-fecho aro fixo 2
30 94 01 09 Fixador de portada 2
--- Jogo portalaminas (segundo altura) 2
30 92 09 60 Comando rotativo 2
31 02 60 50 Junta de batente 4L+6H
30 93 01 40 Junta para lamina (nº laminas + 2) L/2

Portalâminas
Hv = H-164 mm

L
